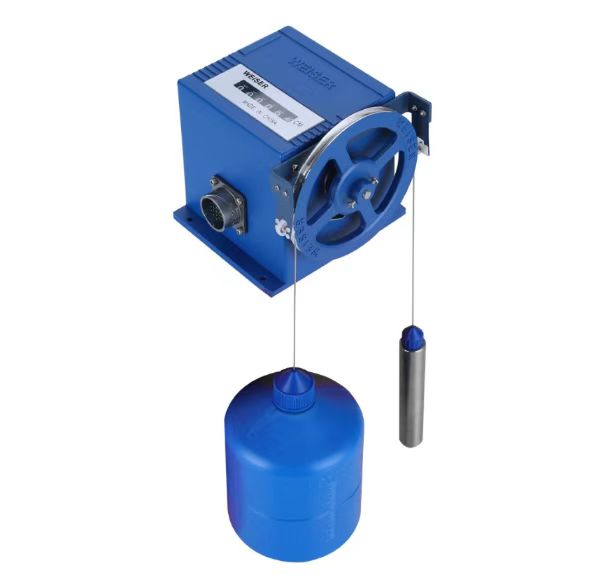

WFX-40型浮子式水位計（高精度）

1、產品概述

1.1  本儀器按照國家標準GB/T11828.1-2002《水文測量?jì)x器第十部分  浮子式水位計》要求設計、制造，適用于各類水文站、水庫站、閘壩站、遙測站、水電站、潮位站對水位的檢測。

1.2  本儀器采用防波涌專利技術設計、制造，在波涌環境下，能有效防止測纜與測輪之間打滑，使儀器穩定、可靠的工作。

1.3  本儀器采用全量型編碼器具有斷電記憶功能、抗干擾能力強，外型美觀、漂亮。

2、 產品結構:

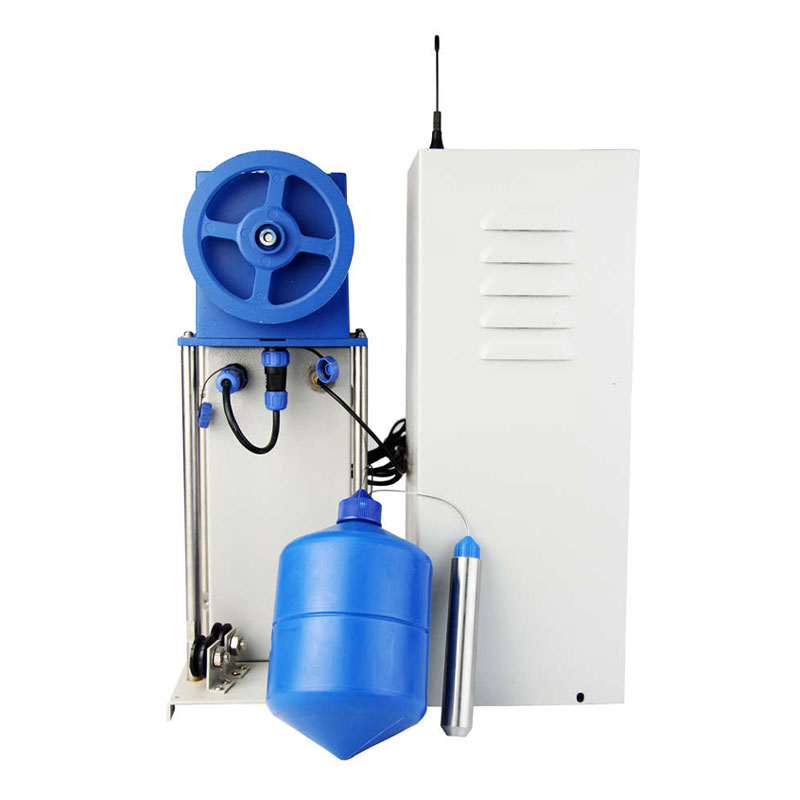

本儀器由超低轉矩的全量型編碼器、水位輪、顯示器、浮子、懸索、平衡錘、數據采集處理模塊、通信接口等部分組成，是獨立的水位觀測測量?jì)x器，又可以與顯示器、閘門開度儀等控制系統或通信機連接，共同組成顯示、控制系統或自動測報系統。

3、技術參數

3.1  基本參數

測量范圍：0-5m；0-10m；

水位變率：>40cm/min

分辨力：1mm

測量準確度：≤±(2mm± 0.2%F·S)

顯示器：十進制數字液晶顯示

3.2  機械參數

水位輪工作周長：32cm

測量纜：Φ1mm不銹鋼纜

浮子直徑：10cm

尺寸：132×132×115

3.3  輸出形式

RS485接口：MODBUS協議

4～20mA模擬量信號輸出（選裝）

電源電壓：直流12V

3.4  使用環境

環境溫度：-10℃～—+50℃

相對濕度:  ≤ 95%(40℃)

防護等級：IP68。
